詳細資料：

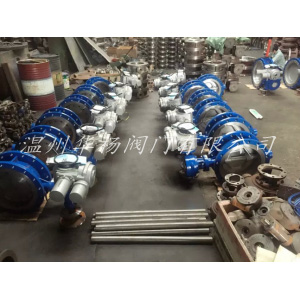

  D943H電動法蘭蝶閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。電動法蘭蝶閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長.電動法蘭蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

 D943H電動法蘭蝶閥特點

本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。

碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．

大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

 D943H電動法蘭蝶閥主要技術參數

公稱通經DN（mm）50～2000

公稱藥理PN（MPa）0.61.01.62.5

密封試驗（MPa）0.661.11.762.75

強度試驗（MPa）0.91.52.43.75

適用溫度碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃

適用介質水、空氣、天然氣、油品及弱腐蝕性流體

泄漏率符合GB/T13927-92標準

驅動方式蝸輪傳動、電動、氣動、液動

 D943H電動法蘭蝶閥主要零部件材料

零件名稱材料

閥體WCB、合金鋼、不銹鋼、QT450-10

蝶板WCB、合金鋼、不銹鋼、QT450-10

閥軸2Cr13不銹鋼、合金鋼

密封圈不銹鋼圈

填料柔性石墨

 D943H電動法蘭蝶閥執行標準

制造標準JB/T 8527-97

法蘭標準GB9113-2000

結構長度標準GB12221-89

檢驗標準GB/T 13927-92

 D943H電動法蘭蝶閥產品尺寸參數　?。▎挝?mm）

公稱通經（DN）

主要尺寸法蘭尺寸和螺栓規格

1.0MPa1.6MPa2.5MPa

LH1HDD1n-ФdDD1n-ФdDD1n-Фd

501085301121651254-181651254-181651254-18

651125301151851454-181851454-181851458-18

801145651202001604-182001608-182001608-18

1001276001382201808-182201808-182351908-22

1251406401642502108-182502108-182702208-26

1501407051752852408-222852408-223002508-26

2001527752003402958-2234029512-2236031012-26

25016594524339535012-2240535512-2642537012-30

300178107025044540012-2246041012-2648543016-30

350190114028050546016-2252047012-2655549016-33

400216121030556551516-2658052516-2662055016-36

450222133535061556520-2664058516-3067060020-36

500229141538067062020-2671565020-3073066020-36

600267160544578072520-3084077020-3384577020-39

700292184448089584024-3091084024-3696087524-42

8003182040530101595024-33102595024-39108599024-48

90033022555801115105028-331125105028-391185109028-48

100041023806501230116028-361255117028-421320121028-56

120047026407601455138032-391485139032-481530142032-56

140053028868501675159036-421685159036-481755164036-62

1600600315610301915182040-481930182040-561975186040-62

1800670342112302115202044-482130202044-562195207044-70

2000760368513502325223048-482345223048-622425230048-70
